去年冬天，东莞某一个工地出了状况：保温凝胶上墙不到两周，局部出现空鼓，边角位置还有几条贯通裂缝。甲方叫停施工，要求返工。施工队喊冤，说是材料问题；材料商到场一看，基层浮灰足足有3毫米厚，界面剂也没刷匀。最后责任判定，施工队承担主要损失。

保温凝胶膏料本身是成熟产品，但再好的材料，也扛不住错误的施工方式。 空鼓、开裂、脱落这三大顽疾，90%不是材料本身的锅，而是施工环节的三个根源没管住。

根源一：基层处理偷懒，等于在沙滩上盖房子。

很多工人图省事，基层浮灰不清、油污不除、脱模剂不处理，直接上料。凝胶再好，它也得"抓"得住墙面才行。光滑的混凝土表面、粉化的旧腻子、油渍污染的墙面，粘结力会断崖式下降。正确的做法是：先用钢丝刷或高压水枪清理基层，浮灰必须扫净；如果基层吸水性强或者过于光滑，要刷一遍渗透型界面剂，等24小时干透后再上凝胶。另外，基层含水率要控制在8%以内，潮湿基层会让凝胶里的聚合物无法正常成膜，后期粘结力大打折扣。

根源二：一次厚涂贪快，内部应力把表面扯裂。

有些班组为了赶进度，第一遍就刮十几毫米厚，想着"一次成型"。结果表面先干燥结皮，内部还是软的，水分挥发不出去，干燥收缩时内部应力集中，直接把表面拉裂。更麻烦的是，厚涂层的表里干燥程度不一致，后期容易出现分层空鼓。正确的工艺是薄涂多层：第一遍重点填缝和粗找平，厚度控制在5mm左右；等实干后再刮第二遍，2-3mm精找平；如果整体厚度需求大，可以分三遍完成，每遍间隔至少18-24小时。这样每层都能均匀干燥，应力分散，开裂概率大幅降低。

根源三：养护环节缺失，高温大风把墙面"抽干"。

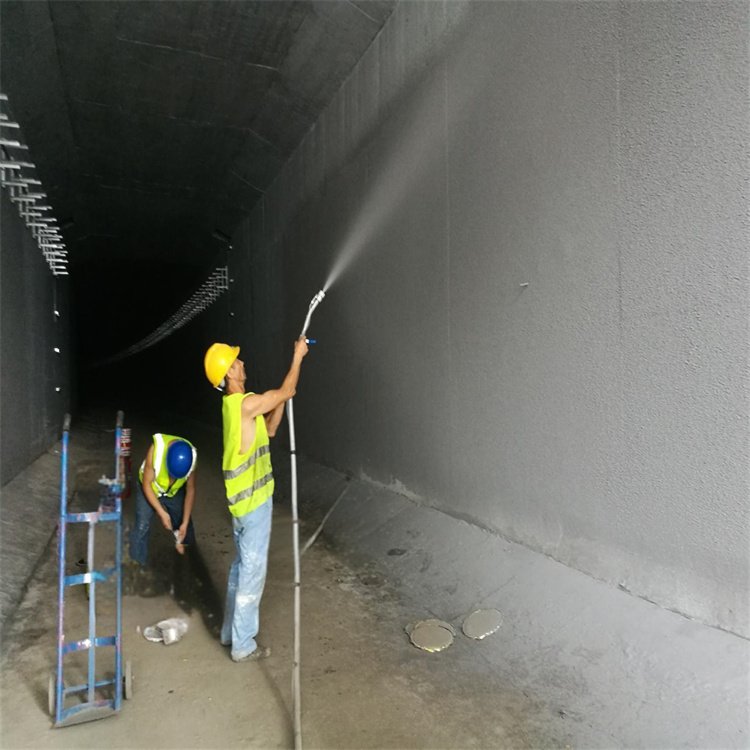

凝胶干燥过程中需要适当的水分来完成水化反应和聚合物成膜。夏季高温天或者大风天，表面水分蒸发过快，内部还没反应过来，表面就已经硬了，收缩不均导致开裂。正确的养护是：施工后48小时内，每天用喷雾器喷水2-3次，保持表面湿润；夏季30℃以上时，建议上午10点前或下午4点后施工，避开正午暴晒；冬季5℃以下时，要停止施工或者采取保温措施，否则干燥速度太慢，影响强度发展。

还有一个容易被忽略的内因：材料本身的收缩率。 如果选的凝胶收缩率＞0.15%，即使施工再规范，后期也难免出现细微裂缝。选购时一定要看第三方检测报告中的收缩率指标，优选≤0.1%的产品。

最后提醒一点，阴阳角和门窗洞口是应力集中区，施工时要特别注意压实，必要时可以局部加贴耐碱玻纤网增强，防止边角开裂。

广东沐峰节能深耕建筑节能领域十余年，NEA保温找平凝胶收缩率≤0.1%，配套提供标准化施工指导手册与驻场技术服务，从源头降低施工风险。我们参编了5项行业标准，20000平方米现代化厂房保障产品批次稳定性。如果你担心施工环节出问题，欢迎搜索"广东沐峰节能"，预约工程师现场技术交底。
